耐高温压电陶瓷介电电阻参数

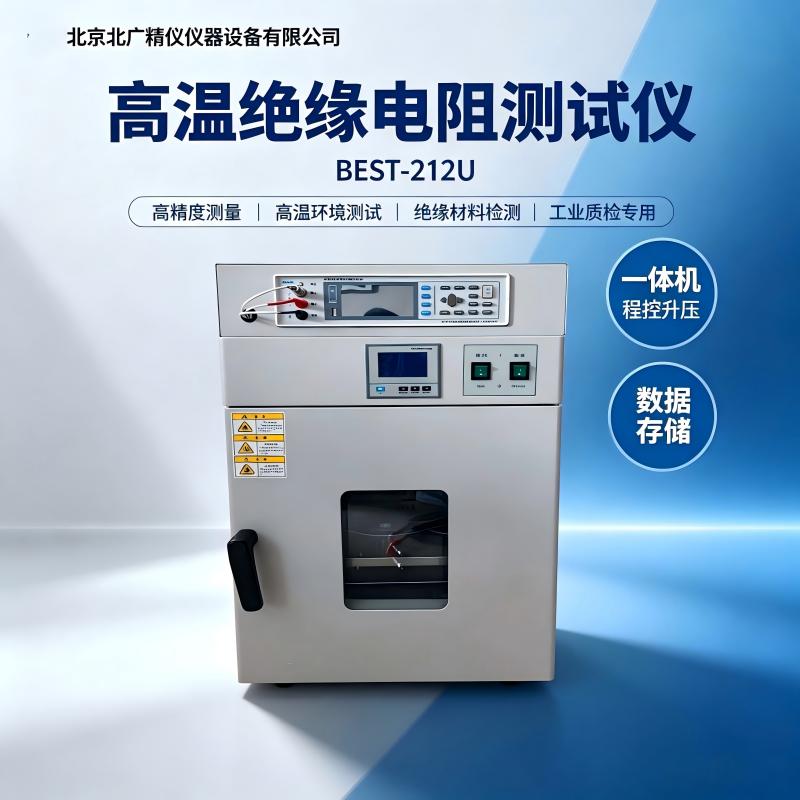

高温绝缘电阻测试仪是面向高温工况场景研发的专用绝缘性能检测设备，核心功能是在模拟或实际高温环境下，对各类绝缘材料、电气部件的绝缘电阻参数进行精准测量，突破了常规室温绝缘电阻测试仪无法适配高温环境的技术局限，其测量结果直接反映绝缘对象在实际高温运行工况下的真实绝缘特性，是航空航天、电力、新能源、装备制造等领域验证绝缘系统高温可靠性的核心基础检测装备。不同于常规室温测试设备，该类仪器的所有硬件设计、参数定义、校准方法都围绕“高温环境下的测量稳定性”这一核心目标展开，形成了独立且完整的技术体系与标准规范。
一、核心基础技术参数
高温绝缘电阻测试仪的基础参数体系覆盖激励源、测量单元、环境适配三大维度，所有参数的定义都针对高温场景的特殊需求进行了优化。
测试电压输出参数是仪器的核心基础指标，直接决定了不同绝缘对象的测试适配性。常规型号的直流测试电压覆盖范围从10V到10kV，部分面向特高压场景的专用型号最高输出电压可扩展至50kV，全量程内支持多档步进调节，相邻档位的电压差通常设置为50V或100V，满足不同电压等级被测对象的匹配需求。输出电压的准确度要求在全温度工作范围内不超过额定值的±3%，远高于常规室温设备±5%的通用要求，避免电压偏差导致的绝缘电阻测量结果出现系统性偏移。同时，仪器的输出短路电流指标是关键的隐性核心参数，要求不低于1mA，部分面向大容量容性绝缘负载的型号短路电流可达5mA以上，足够的输出电流可以在高温下快速完成对被测绝缘对象的充电过程，避免因充电不充分导致的低阻测量结果，保障大电容类绝缘部件的测量稳定性。
绝缘电阻测量范围与准确度参数直接决定了仪器的测量能力边界。常规型号的测量覆盖范围从1MΩ到10TΩ，部分面向超高阻绝缘材料的专用型号最高可扩展至100TΩ，全量程内采用多段自动量程切换机制，不同量程之间的切换响应时间不超过0.5s，避免手动量程切换引入的操作误差。在23℃的标准参考温度下，1MΩ到1TΩ的常用测量区间内，测量准确度要求不超过读数的±2%，1TΩ到10TΩ的高阻区间准确度不超过读数的±5%，即使在10TΩ以上的超高阻区间，准确度也需控制在读数的±10%以内。区别于常规室温设备，高温绝缘电阻测试仪的准确度指标是全温度带定义的，在仪器允许的最高工作温度下，全量程的测量误差漂移量不能超过常温准确度的1/2，避免仪器自身电路在高温下的参数漂移影响测量结果。
时间相关参数是实现绝缘极化特性分析的核心支撑。仪器的加压计时范围从0s到9999min连续可调，计时分辨率不低于1s，计时准确度在全温度范围内不超过±0.1%，满足吸收比、极化指数的长时间测量需求。针对不同的测试场景，仪器支持自定义设置预充电时间，预充电时间可在0s到30min范围内任意配置，针对大容量的电力变压器绝缘类被测对象，足够的预充电时间可以让绝缘内部的极化过程充分完成，获得稳定准确的稳态绝缘电阻值。同时，仪器支持定时采样功能，采样间隔可在1s到60min范围内自定义设置，自动记录不同时间节点的绝缘电阻数据，无需人工值守即可完成长时间的连续测试。
温度适配参数是该类仪器区别于常规室温设备的标志性指标。仪器自身的工作环境温度通常覆盖-10℃到50℃，部分面向野外高寒场景的型号可扩展至-25℃。配套使用的高温测试腔的温度控制范围从室温到300℃，面向航空航天、冶金等场景的专用高温腔最高温度可达1000℃，温度控制的准确度要求不超过±1℃，温度均匀度在整个测试腔内不超过±2℃，保证被测绝缘对象的温度场均匀，不存在局部温差导致的绝缘电阻分布不均。温度采样单元的分辨率不低于0.1℃，支持多点温度同步采集，可同时监测被测对象表面、高温腔内部、测试电极的实时温度，所有温度数据与对应的绝缘电阻测量数据同步存储，实现温度-电阻的关联映射。
二、功能与安全防护类技术参数
高温绝缘电阻测试仪的功能与安全参数围绕高温场景下的操作安全与数据可靠性设计，形成了多维度的防护体系。
高压回路安全防护参数是保障测试过程安全的核心。仪器内置自动放电回路，在测试结束后可自动对被测绝缘对象的残余电荷进行泄放，放电回路的泄放电流不小于10mA，针对不同容量的被测对象自动匹配放电时长，确保在规定时间内将被测对象的残余电压降低至36V以下的安全电压范围内。仪器具备实时过流保护功能，当被测绝缘对象发生击穿短路时，系统可在1ms内快速切断高压输出，避免大电流对高温下的被测对象造成不可逆的热损伤。同时，仪器配备高压实时监测单元，可实时采集高压输出端的实际电压值，当输出电压出现超过额定值10%的过冲时，系统立即触发保护机制，将电压拉回正常范围，避免过电压导致绝缘对象被意外击穿。
抗干扰与稳定性参数保障了高温复杂场景下的测量可靠性。仪器的微弱电流采集通道采用双层屏蔽结构，模拟地与数字地隔离，共模抑制比不低于120dB，即使在高温环境下存在强电磁干扰的场景中，也可有效屏蔽外界干扰信号。仪器的连续工作稳定性要求在满负荷连续运行8h的条件下，测量数据的漂移量不超过满量程的±1%，不会出现数据跳变、程序死机等异常工况。针对高温测试场景下容易出现的沿面漏电干扰，仪器配备独立的保护电极接口，采用三电极测试法，可消除高温下测试线表面、绝缘支撑结构表面的泄漏电流对测量结果的影响，将测量误差降低一个数量级以上。
数据与通信功能参数适配现代工业的自动化测试需求。仪器内置非易失性存储单元，可存储不少于500组完整的测试数据，每组数据包含测试电压、绝缘电阻值、测试时间、实时温度等完整信息，断电后数据不会丢失。仪器配备标准的工业通信接口，支持以太网、USB、RS485等多种通信协议，可对接自动化测试平台，实现远程控制、数据自动上传、批量测试等功能。部分型号支持多通道扩展功能，最多可同时对接16个独立的高温测试工位，实现多个被测对象的并行同步测试，大幅提升新材料研发阶段的批量测试效率。
三、核心检测标准体系
高温绝缘电阻测试仪的标准体系分为产品性能校准标准与应用场景测试标准两大类别，覆盖了仪器的量值溯源与实际使用全流程。
仪器的计量校准类标准是保障量值统一的核心依据。通用校准规范明确规定了仪器的绝缘电阻示值误差、测试电压误差、计时误差、温度示值误差四大核心指标的校准方法，要求采用高准确度的标准直流高阻箱作为计量标准器，标准器的扩展不确定度不低于被校仪器准确度的1/3，实现量值向国家电阻基准的直接溯源。针对高温下的性能校准，标准明确要求将标准高阻置于可控温的恒温环境中，在不同的温度节点下逐点校准仪器的测量误差，确保全温度范围内的测量性能都符合要求，区别于常规室温设备仅在常温下完成校准的模式。同时，电磁兼容类标准规定了仪器在静电放电、电快速瞬变脉冲群、浪涌等工业电磁干扰环境下的性能要求，确保仪器在高温工业现场使用时不会出现误动作。
电力行业应用标准针对高压电气设备的高温绝缘测试提出了明确要求。标准规定了运行中的电力变压器、高压电机、电力电缆等设备在不同工作温度下的绝缘电阻测试方法，明确要求将不同温度下测得的绝缘电阻值统一换算至20℃的标准参考温度，换算系数严格遵循温度每变化10℃绝缘电阻变化约50%的规律，避免因运行温度差异导致的测试数据无法横向对比。标准同时明确了吸收比、极化指数的测试条件，要求在被测对象的温度达到热稳定后开始计时测量，保障极化特性参数的准确性，以此精准判断绝缘内部是否存在高温下的受潮、老化等潜伏性缺陷。
航空航天与装备制造类标准针对高温场景提出了严苛要求。标准规定了航空用耐高温绝缘材料在200℃、300℃甚至500℃温度下的绝缘电阻测试方法，要求在高温环境下保持规定的测试电压持续作用1000h以上，连续监测绝缘电阻的变化趋势，以此评估绝缘材料的长期热老化寿命。标准明确要求测试过程中不能引入额外的沿面漏电干扰，必须采用三电极测试结构，将高温腔体内的支撑结构的表面泄漏屏蔽，确保测得的电阻值是绝缘材料的真实体积绝缘电阻。
新能源行业应用标准针对光伏、储能、新能源汽车的高温绝缘测试制定了专属规范。标准规定了光伏组件的封装材料、新能源汽车的高压绝缘部件在不同环境温度下的绝缘电阻测试要求，明确要求在85℃的最高工作温度下，绝缘电阻值不能低于规定阈值，验证产品在夏季高温暴晒工况下的绝缘可靠性。标准同时要求完成温度循环后的绝缘电阻复测，评估绝缘材料经历多次温度冲击后的性能衰减情况，保障产品全生命周期的使用安全。
四、测试过程的关键技术规范
高温绝缘电阻测试的全流程操作都有明确的技术规范，所有细节都围绕消除高温场景下的测量误差设计。
测试前的准备阶段，要求提前将被测绝缘对象放入高温测试腔内，以不超过5℃/min的升温速率升温至目标测试温度，保持足够的恒温时间，让被测对象的内外温度均匀一致，避免内部存在温度梯度导致绝缘电阻测量结果出现偏差。测试电极的接触压力严格控制在规定范围内，既保证电极与被测绝缘表面充分接触，又不会因压力过大导致软质绝缘材料发生形变，改变材料的内部微观结构影响测量结果。
测试过程中，针对不同类型的绝缘对象选择对应的测试时长，针对小型绝缘材料样品，通常加压1min后读取稳态绝缘电阻值；针对大型电力设备绝缘，需要持续加压10min以上，完成极化指数的测量。测试过程中实时监测泄漏电流的变化，当电流出现持续异常增大的趋势时，立即停止测试，避免被测绝缘对象在高温下发生热击穿。
测试结束后，要求先启动自动放电回路，泄放残余电荷后再打开高温腔，待温度自然降低至安全范围后再取出被测对象，避免高温下绝缘材料接触空气发生氧化，同时保障操作安全。所有测试数据必须同步记录对应的实时温度值，标注测试时的环境湿度条件。
